Si vous avez déjà lu quelques-uns de mes articles sur la fabrication de meubles en carton, vous m’avez certainement déjà vu insister sur le sens des cannelures.
Pour les parties qui doivent supporter du poids, les cannelures doivent être placées dans le bon sens, généralement perpendiculaires au sol.
C’est la théorie.
Mais est-ce que cela change vraiment quelque chose ?
Et surtout : quelle différence peut-on réellement constater ?
Plutôt que de répéter une fois de plus que « le sens des cannelures est important », j’ai décidé de vérifier tout cela moi-même.
J’ai donc sorti quelques chutes de carton, mon cutter, le pistolet à colle et mes vieux poids de musculation.
Il fallait bien qu’ils servent à quelque chose !
Et le résultat est plutôt intéressant : la première structure a cassé à 20 kg alors que celle avec les cannelures correctement orientées a résisté jusqu’à 26,5 kg avant de commencer à plier.
Pourquoi le sens des cannelures est-il important ?
Prenez un morceau de carton ondulé et regardez sa tranche.
Vous voyez les petites ondulations emprisonnées entre les différentes feuilles de papier ? Ce sont les cannelures.
Dans la fabrication d’un meuble en carton, leur orientation est importante, notamment pour les éléments qui doivent supporter une charge.
Lorsque les cannelures sont placées perpendiculairement au sol, elles travaillent un peu comme une succession de petites colonnes.
Dans l’autre sens, elles ont beaucoup plus tendance à se plier.
Enfin, c’est ce que dit la théorie.
Comme je suis parfois du genre à vouloir vérifier les choses par moi-même, j’ai décidé de maltraiter volontairement quelques morceaux de carton.
Comment j’ai réalisé mon test
Pour essayer d’obtenir une comparaison qui ait un minimum de sens, j’ai fabriqué deux structures sur le même principe, en carton double cannelure.
Chaque gabarit monté mesure 21 × 30 cm et les traverses font 5 cm de largeur.
La construction est réalisée avec un système de traverses croisées.
La principale différence entre les deux essais concerne donc l’orientation des cannelures des éléments qui reprennent la charge.
Pour le premier test, elles sont volontairement placées dans le mauvais sens.
Pour le second, elles sont perpendiculaires au sol, comme je le fais normalement lorsque je fabrique un meuble.
Pour charger les structures, j’ai utilisé mes poids de musculation en les plaçant progressivement au centre. C’est vrai qu’ils me servent plus souvent dans mon atelier carton qu’à entretenir mon corp.
Ce n’est évidemment pas un essai réalisé dans un laboratoire avec des appareils de mesure à plusieurs milliers d’euros. C’est un test d’atelier, réalisé avec le matériel dont je dispose.
Mais c’est justement ce qui m’intéresse : voir concrètement ce qui peut se passer lorsque nous fabriquons nos meubles à la maison.
Je n’ai malheureusement pas pensé à photographier les deux gabarits avant de commencer. J’étais visiblement plus pressé de poser mes poids dessus que de penser à l’article que j’allais écrire ensuite !
Vous verrez néanmoins plus bas le principe de construction ainsi que les structures après les différents essais.
Les caractéristiques de mon test
- Carton : double cannelure
- Dimensions du gabarit : 21 × 30 cm
- Largeur des traverses : 5 cm
- Construction : traverses croisées
- Charge : poids placés progressivement au centre
- Comparaison : cannelures mal orientées / perpendiculaires au sol
Une fois les deux cobayes prêts, il ne restait plus qu’à charger.
Test n°1 : les cannelures dans le mauvais sens
J’ai commencé volontairement par la structure qui ne respecte pas le sens des cannelures que je conseille habituellement.

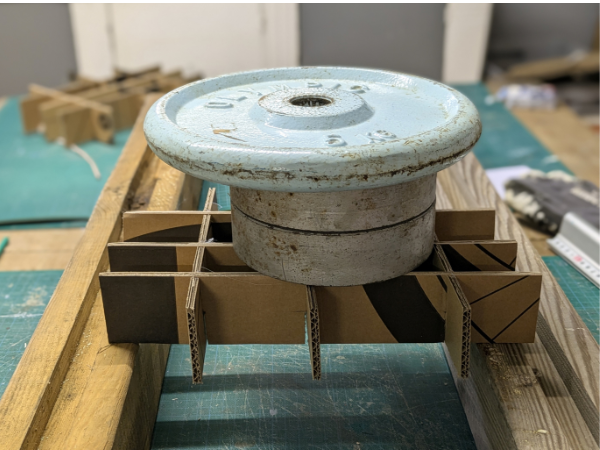

J’ai placé les premiers poids
Rien de particulier.
J’ai continué à augmenter progressivement la charge.
Et arrivé à 20 kg…
Patatras !
La structure s’est effondrée.

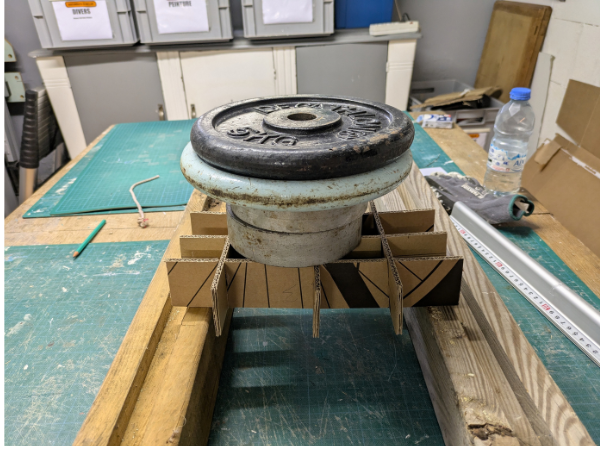

La structure pendant le test de charge. Les poids sont placés progressivement au centre du gabarit.

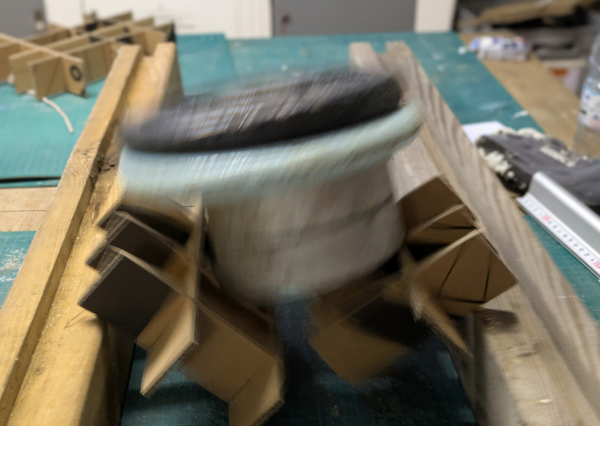

À 20 kg, la structure avec les cannelures mal orientées s’effondre sous la charge.
Sur les photos prises après le test, on voit très bien ce qui s’est passé.
Les traverses ont plié sous la charge et certaines parties sont complètement écrasées.
Pour une fois, rater volontairement quelque chose dans l’atelier était plutôt satisfaisant.
Résultat du premier test
Cannelures mal orientées : rupture à 20 kg. 20 kg , c’est déjà pas mal pour une petite structure.
Je pouvais maintenant passer à la deuxième structure.
Test n°2 : les cannelures perpendiculaires au sol
Cette fois, j’ai fabriqué la structure comme je le ferais normalement pour un meuble.
Les cannelures des éléments porteurs sont perpendiculaires au sol.
Même carton, même principe de construction, mêmes dimensions.
Et retour de mes poids de musculation.

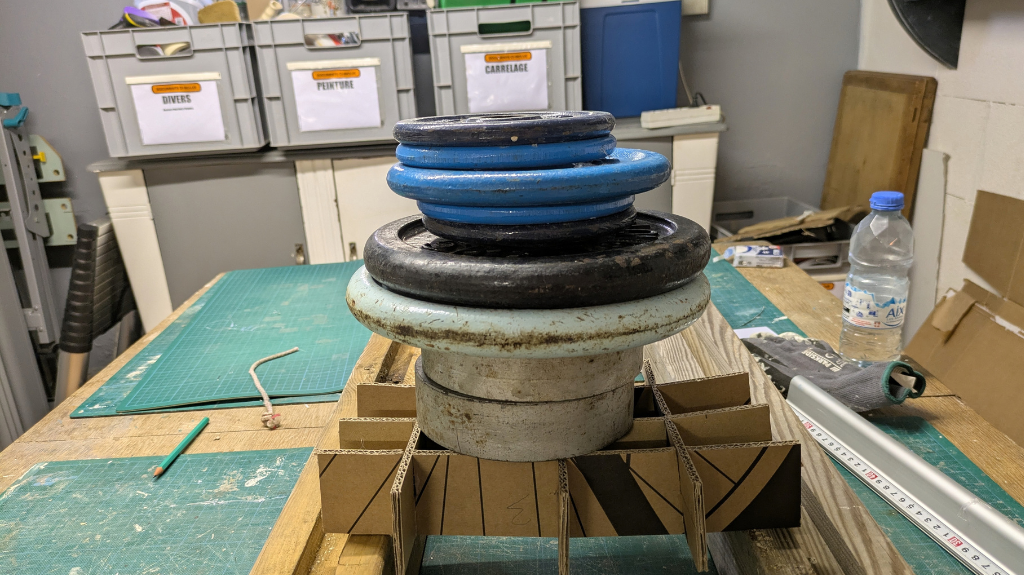

Deuxième essai avec les cannelures correctement orientées. La structure continue de supporter la charge.
J’ai progressivement augmenté la charge.
20 kg…
Toujours debout.
J’ai donc continué.
Et j’ai finalement atteint 26,5 kg avant d’observer les premiers signes de pliage.

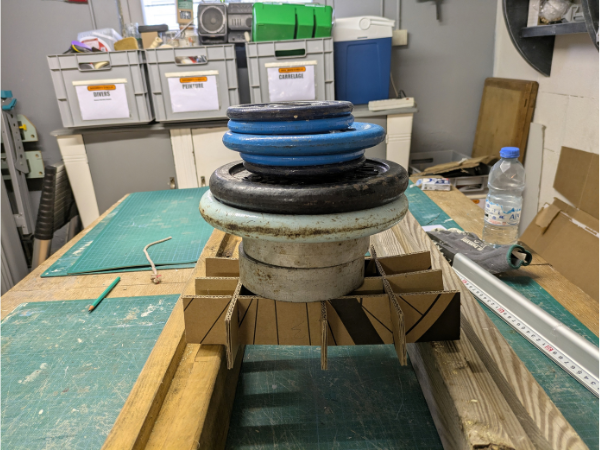

La structure avec les cannelures perpendiculaires au sol atteint 26,5 kg avant de commencer à plier.
À ce stade, j’ai considéré que le test était terminé.
J’aurais évidemment pu continuer jusqu’à l’effondrement complet, mais j’avais déjà obtenu l’information que je cherchais.
Et puis il faut savoir s’arrêter. Ma table d’atelier n’avait rien demandé à personne.
Résultat du deuxième test
Cannelures perpendiculaires au sol : 26,5 kg avant le début du pliage.
20 kg contre 26,5 kg : le résultat est assez parlant
Voici les résultats obtenus lors de mon expérience :
| Sens des cannelures | Charge atteinte | Ce que j’ai observé |
| Mauvais sens | 20 kg | Rupture de la structure |
| Perpendiculaires au sol | 26,5 kg | Début du pliage |
Cela représente 6,5 kg de différence.
Rapporté aux 20 kg du premier test, la structure avec les cannelures correctement orientées a accepté environ 32,5 % de charge supplémentaire avant d’atteindre le seuil que j’ai retenu.
Mais attention à ne pas transformer mon atelier en institut de certification !
Ne retenez surtout pas :
« Les cannelures verticales rendent tous les meubles en carton 32,5 % plus solides. »
Ce n’est pas ce que démontre mon expérience.
Ce résultat correspond uniquement à mes gabarits de 21 × 30 cm, avec des traverses de 5 cm et le carton double cannelure utilisé pour ce test.
Avec un autre carton, d’autres dimensions ou une construction différente, les résultats pourraient évidemment changer.
Ce que je peux en revanche constater, c’est que sur les structures que j’ai testées, l’orientation des cannelures a fait une vraie différence.
Après le test, les dégâts parlent d’eux-mêmes

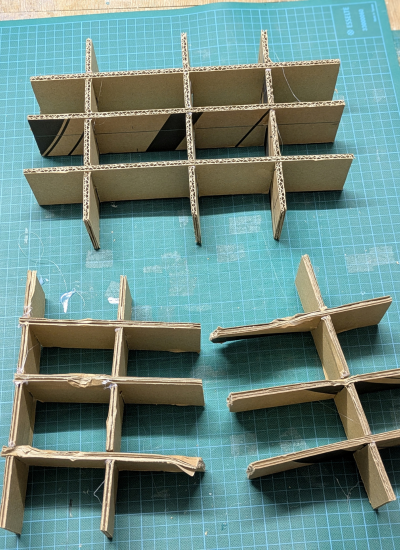

En haut, le principe du gabarit en traverses croisées. En dessous, les structures après les essais de charge. Les déformations des traverses sont particulièrement visibles.
Cette photo est finalement presque aussi intéressante que les chiffres.
On voit le principe de construction du gabarit et surtout ce qu’il advient des traverses lorsqu’elles commencent à céder.
Pourquoi les cannelures perpendiculaires au sol résistent-elles mieux ?
Imaginez les cannelures comme une multitude de petites colonnes enfermées entre deux feuilles de carton.
Lorsqu’elles sont orientées dans le sens de la charge, elles résistent mieux à la compression.
Tournez-les et leur comportement change. Elles ont davantage tendance à se déformer et à plier.
Bien entendu, dans un véritable meuble, les efforts sont plus complexes que dans mon petit gabarit. La structure complète, les assemblages, la forme du meuble et la répartition des charges entrent également en jeu.
Mais le principe reste particulièrement important pour les éléments porteurs.
Une erreur très facile à faire lorsqu’on débute
Lorsque l’on découpe une grande plaque de carton, on cherche naturellement à placer les pièces de manière à gaspiller le moins de matière possible.
Et c’est une très bonne habitude.
Sauf si, pour gagner un morceau de carton de 10 cm, vous retournez une traverse et placez ses cannelures dans le mauvais sens.
Sur le moment, la pièce est exactement de la bonne dimension.
Tout va bien.
Vous êtes même assez content d’avoir économisé du carton.
Le problème peut arriver plus tard, lorsque cette pièce devra réellement supporter une charge.
Avant chaque découpe importante, prenez donc quelques secondes pour vérifier le sens des cannelures.
C’est gratuit, rapide et beaucoup moins énervant que de recommencer une structure entière.
Le sens des cannelures suffit-il pour fabriquer un meuble solide ?
Non.
Sinon la fabrication de meubles en carton serait beaucoup trop facile et je n’aurais plus grand-chose à raconter sur ce blog.
Le sens des cannelures est un des éléments qui participent à la solidité.
Il faut également tenir compte de la qualité du carton, de son nombre de cannelures, de la conception de la structure, du nombre de traverses, de leur positionnement, des assemblages et de la façon dont la charge sera répartie.
J’avais déjà réalisé un autre test dans lequel une structure construite selon la technique du boîtage avait supporté une charge de 25 kg.
👉 Voir mon article : « Est-ce que les meubles en carton sont solides ? »
Petit à petit, ces expériences permettent donc de vérifier concrètement certaines règles que j’utilise depuis des années dans mes réalisations.
Ce que je retiens de mon test
Avant de commencer, je savais déjà que le sens des cannelures avait son importance.
Mais je trouve beaucoup plus intéressant de pouvoir maintenant mettre mes propres résultats derrière cette affirmation.
Sur mon gabarit de 21 × 30 cm en carton double cannelure, avec des traverses de 5 cm :
la structure avec les cannelures mal orientées a cassé à 20 kg ;
la structure avec les cannelures perpendiculaires au sol a résisté jusqu’à 26,5 kg avant de commencer à plier.
Je ne vais évidemment pas transformer mon atelier en laboratoire d’essais industriels.
Quoique…
Il me reste encore pas mal de chutes de carton et quelques poids de musculation.
En conclusion : regardez vos cannelures avant de découper
Ce premier test CartonRecup confirme quelque chose de très simple : le sens des cannelures compte réellement dans la résistance d’une structure en carton.
Cela ne veut pas dire qu’un meuble sera solide uniquement parce que toutes ses cannelures sont parfaitement orientées.
Mais lorsque vous fabriquez les éléments porteurs de votre structure, les placer dans le bon sens est une précaution simple qui ne coûte absolument rien.
Mon premier gabarit a terminé sa carrière sous 20 kg.
Le second est arrivé à 26,5 kg avant de commencer à plier.
Personnellement, la prochaine fois que je serai tenté de retourner une traverse simplement pour économiser un petit bout de carton, je pense que j’aurai une petite pensée pour les morceaux écrasés qui traînent maintenant dans mon atelier.
Au moins, ils auront servi à quelque chose.
