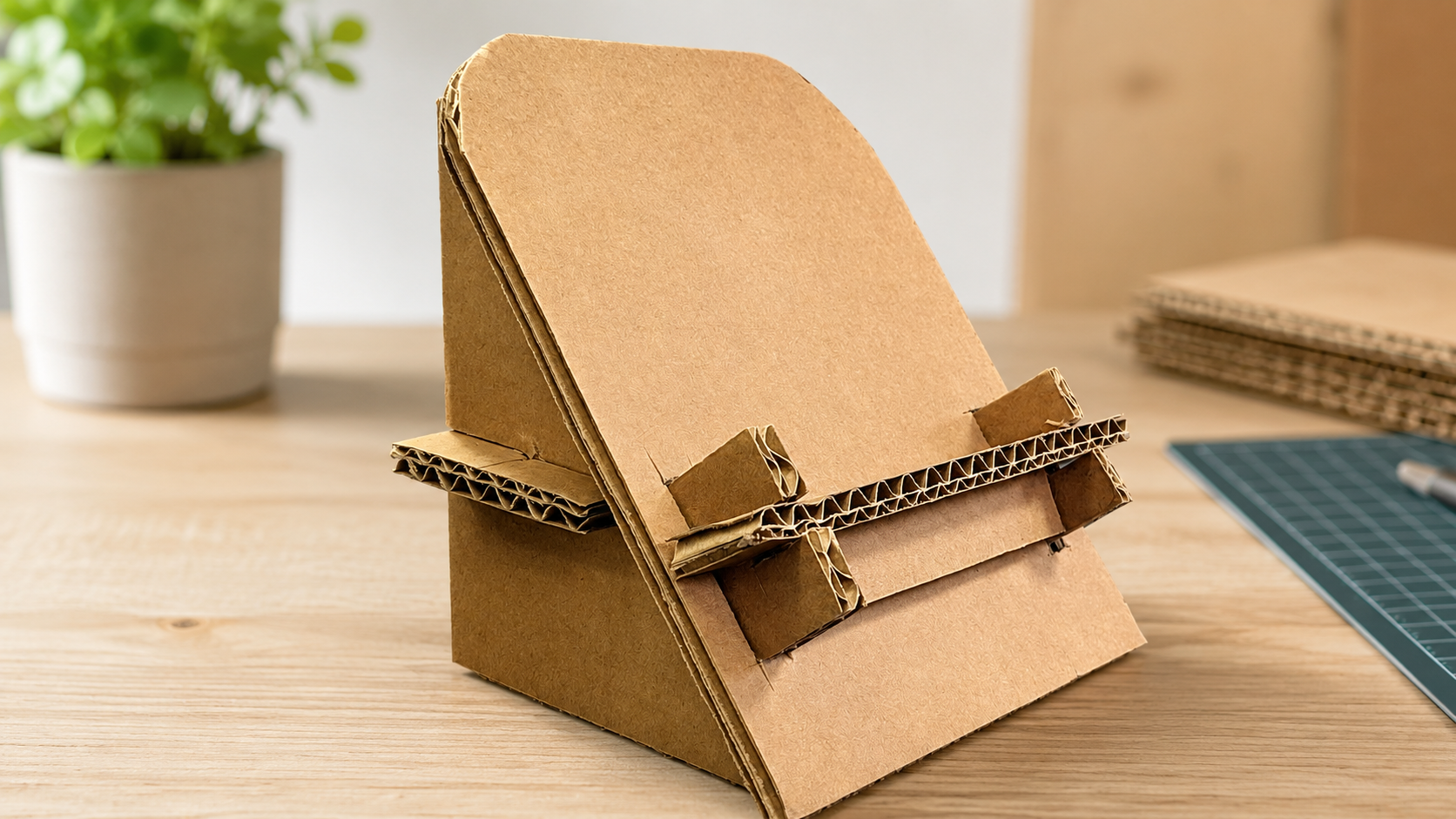

Vous avez un morceau de carton qui traîne et une petite heure devant vous ? Vous avez déjà presque tout ce qu’il faut pour fabriquer ce support téléphone en carton.
J’ai réalisé ce modèle avec du carton double cannelure de 7 mm. Il est volontairement assez simple, mais j’ai tout de même dû faire quelques essais avant d’obtenir des pièces qui s’emboîtent correctement.
C’est justement pour vous éviter de sortir la règle, l’équerre et quelques noms d’oiseaux au moment du montage que je vous propose plus bas le patron PDF gratuit à imprimer à l’échelle 1:1.
Une fois le patron imprimé, il suffit de reporter les différentes pièces sur votre carton, de les découper et de les assembler.

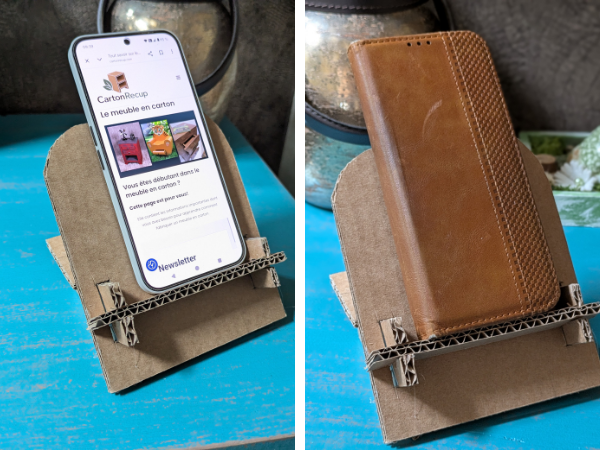

Le support permet de poser un smartphone légèrement incliné. Il peut trouver sa place sur un bureau, une table de chevet ou dans la cuisine pour suivre une recette sans poser son téléphone au milieu de la farine.
Un petit projet en carton idéal pour débuter
Si vous n’avez encore jamais fabriqué d’objet ou de meuble en carton, ce support est un bon exercice.
On retrouve plusieurs principes que j’utilise pour des réalisations beaucoup plus grandes : découpe précise, encoches adaptées à l’épaisseur du carton et assemblage de plusieurs pièces.
La différence, c’est qu’ici vous ne risquez pas de transformer votre salon en atelier pendant une semaine.
Le projet reste suffisamment petit pour être réalisé sur une table.
Si vous débutez complètement, vous pouvez également consulter mon guide sur la fabrication de meubles en carton. J’y explique notamment le matériel de base et les principales techniques que j’utilise.
Quel carton utiliser pour fabriquer le support téléphone ?
J’ai utilisé du carton double cannelure d’environ 7 mm d’épaisseur.
Je vous conseille vraiment ce type de carton. Le support sera plus rigide et les différentes pièces resteront correctement en place.
Cette épaisseur a également son importance pour le patron : toutes les encoches de mon modèle mesurent 7 mm de large.
Si votre carton fait 6 ou 8 mm, ce n’est pas dramatique. Il faudra simplement adapter la largeur des encoches.
Une encoche trop étroite et vous allez devoir sortir le marteau pour assembler votre support. Et le carton se déforme lorsqu’il est trop serré.Une encoche trop large et il aura tendance à se promener dans tous les sens.
Dans les deux cas, ce n’est pas vraiment ce que nous recherchons.
La largeur d’une encoche doit en effet correspondre à l’épaisseur du carton utilisé, principe que l’on retrouve également dans la fabrication traditionnelle des structures de meubles en carton.
Le matériel nécessaire
Pour fabriquer ce support, vous aurez besoin de très peu de matériel :
- un morceau de carton double cannelure de 7 mm ;
- un cutter avec une lame en bon état ;
- une règle métallique ;
- un crayon ;
- un tapis de découpe si vous en possédez un ;
- un pistolet à colle chaude ;
- le patron PDF que vous trouverez un peu plus bas.
Pour les découpes droites, utilisez de préférence une règle métallique assez lourde. C’est également le matériel que je recommande dans mon guide consacré à la fabrication de meubles en carton.

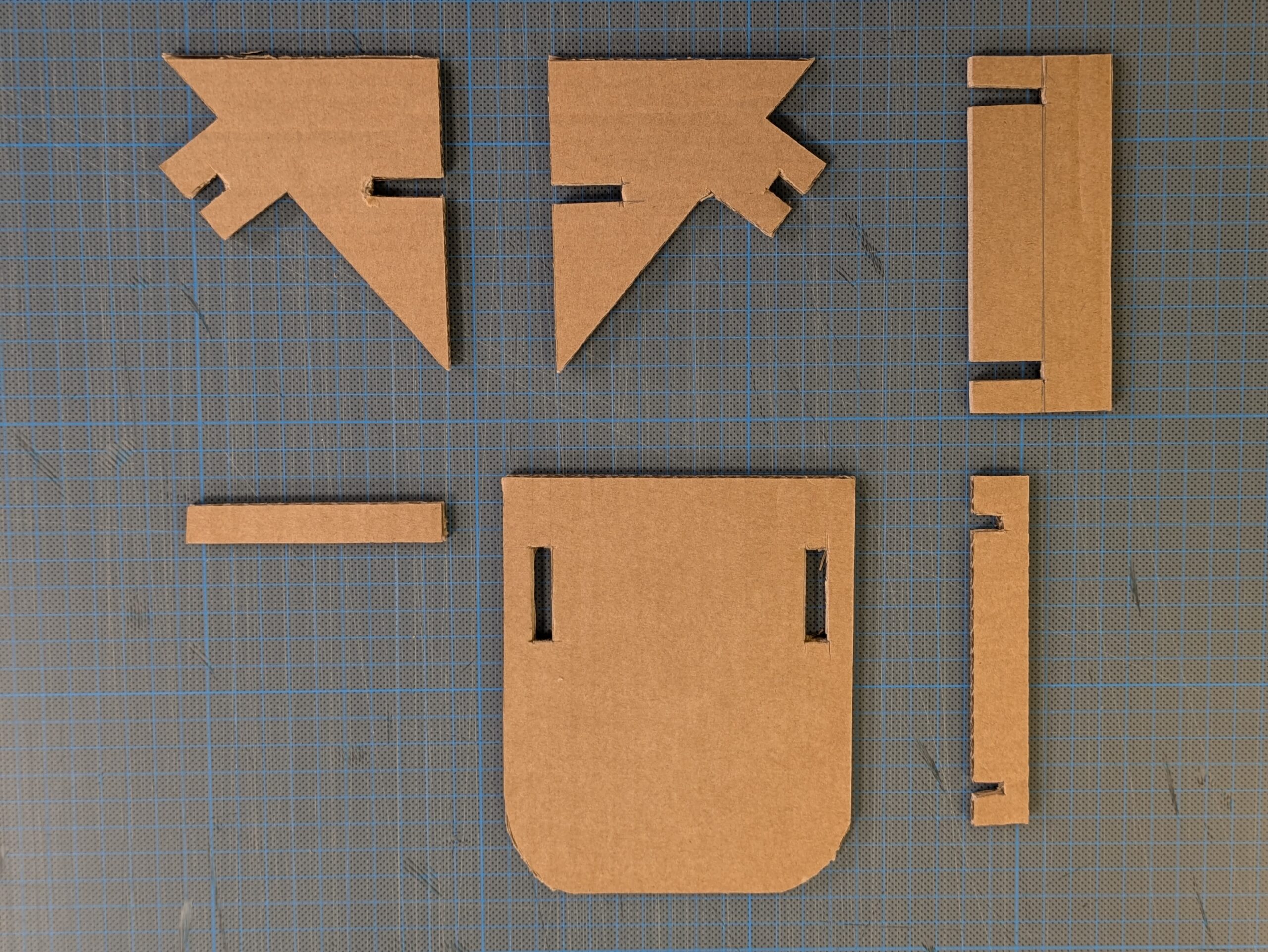

Les différentes pièces du support
Le support est composé de plusieurs éléments qui viennent s’emboîter les uns dans les autres.
Vous trouverez :

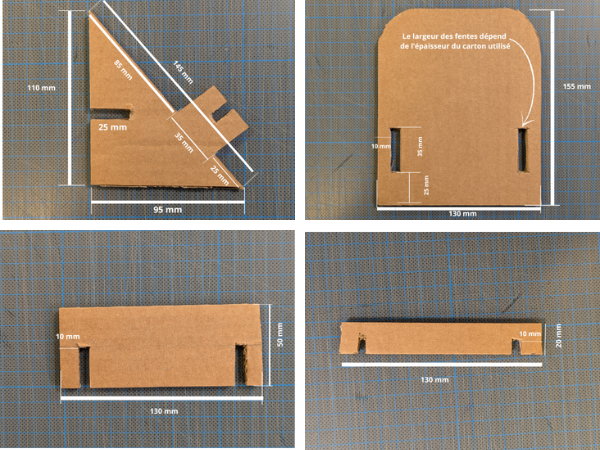

La grande façade de 130 × 155 mm
C’est sur cette partie que reposera le téléphone. Les deux fentes permettent le passage des éléments qui maintiennent l’ensemble.
Une pièce arrière de 130 × 50 mm
Elle relie les deux côtés et contribue à rigidifier le support.
Une traverse de 130 × 20 mm
Elle vient se placer sur l’avant du support.
Deux côtés triangulaires identiques, mais réalisés en miroir
Ils donnent l’inclinaison au téléphone et assurent la stabilité de l’ensemble.
C’est la partie qui demande le plus de précision. Vous remarquerez notamment une petite partie de 30 × 25 mm placée perpendiculairement au bord incliné. Elle commence à 25 mm de la pointe du triangle.
Pas d’inquiétude : toutes ces formes sont déjà reproduites sur le patron.
Télécharger gratuitement le patron PDF du support téléphone
C’est évidemment la partie qui devrait vous faire gagner le plus de temps.
J’ai préparé le patron avec les différentes pièces à l’échelle 1:1.
Télécharger le patron du support téléphone en carton
Lors de l’impression, choisissez impérativement :
Taille réelle ou 100 %
et désactivez l’option :
Ajuster à la page.
J’ai ajouté un repère de 50 mm sur le PDF. Avant de découper quoi que ce soit, prenez votre règle et vérifiez que ce trait mesure réellement 50 mm.
S’il mesure 47 ou 53 mm, inutile de continuer : votre imprimante a modifié l’échelle.
Vous pouvez également consulter mon article qui vous propose plusieurs patrons de meubles en carton à télécharger.
Étape 1 : imprimer et reporter le patron sur le carton
Imprimez votre PDF à 100 % et découpez les différentes formes.
Posez ensuite chaque patron sur votre carton et tracez son contour au crayon.
Prenez votre temps pour reporter les encoches. Quelques millimètres d’erreur peuvent suffire à rendre l’assemblage plus difficile.
Une astuce consiste à réaliser d’abord un gabarit dans un carton plus fin. C’est une méthode que j’utilise notamment lorsque je souhaite vérifier ou reproduire plusieurs fois une même forme. J’explique cette technique dans mon article sur la fabrication d’un gabarit en carton.
Étape 2 : découper les différentes pièces
Découpez les contours avec votre cutter en vous aidant de la règle métallique pour toutes les parties droites.
Ne cherchez pas forcément à traverser les deux cannelures en un seul passage.
Personnellement, je préfère effectuer plusieurs passages légers avec le cutter. La découpe est généralement beaucoup plus propre et on évite d’écraser le carton.
Pour les encoches, soyez particulièrement précis.
Sur mon modèle elles font 7 mm de large, puisque j’utilise du carton double cannelure de cette épaisseur.

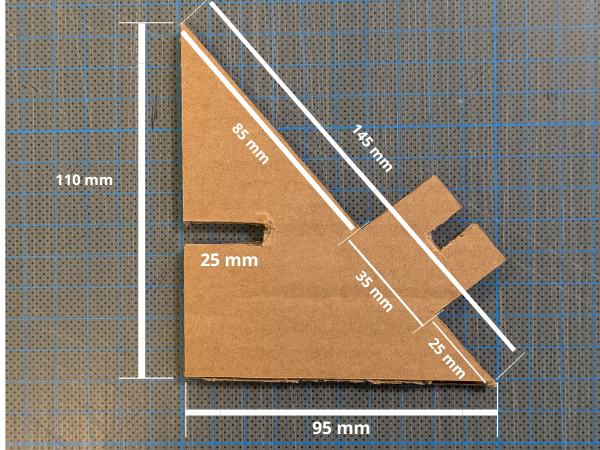

les deux côtés triangulaires
Les deux côtés donnent sa forme au support. Je rentre un peu plus en détail sur la fabrication.
Chaque triangle mesure 95 mm à la base et 110 mm de hauteur.
La grande ligne inclinée mesure environ 145 mm. La petite partie qui remonte mesure 30 mm de large sur 25 mm de haut. Elle est placée perpendiculairement au bord incliné et commence à 25 mm de la pointe du triangle.
Une encoche de 7 mm est placée au centre.
Cela paraît beaucoup plus compliqué à expliquer qu’à faire.
C’est d’ailleurs exactement la raison pour laquelle j’ai créé le PDF. Vous imprimez, vous reportez la forme et vous laissez la géométrie tranquille. C’est beaucoup plus rapide et plus simple.
Étape 3 : faire un montage à blanc
Avant de sortir le pistolet à colle, assemblez toutes les pièces sans colle.
Cette étape est importante.
Elle permet de vérifier que les encoches sont suffisamment larges et que les deux côtés sont correctement positionnés.
Votre support doit déjà tenir en place et ressembler à la version définitive. Ici j’ai mis un petit renfort sous la partie ou vous allez poser votre téléphone, mais ce n’est pas obligatoire.
Si une encoche force légèrement, rectifiez-la au cutter plutôt que d’appuyer comme un forcené. Le carton est solide, mais il a ses limites.

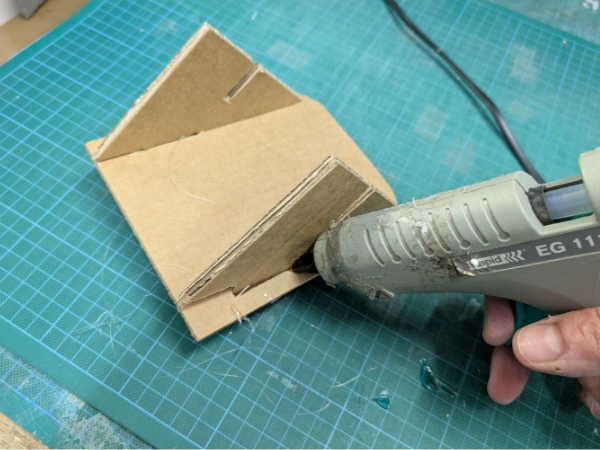

Étape 5 : coller l’ensemble
Lorsque vous êtes certain que toutes les pièces sont correctement positionnées, vous pouvez passer au collage.
Utilisez votre pistolet à colle chaude en mettant seulement la quantité nécessaire.
La colle chaude prend rapidement. Préparez donc votre pièce avant d’appliquer la colle et vérifiez son sens.
Maintenez quelques secondes et passez à la suivante.
À cette étape, votre support téléphone est pratiquement terminé.
Peut-on améliorer la finition ?
Bien sûr.

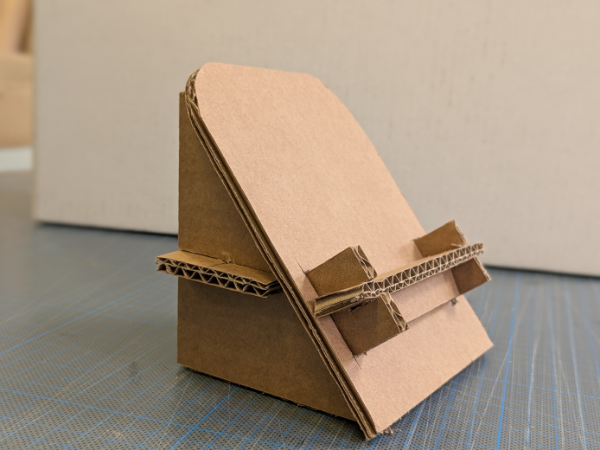

J’ai volontairement laissé mon prototype brut pour que vous puissiez bien voir sa construction.
Vous pouvez ensuite recouvrir les chants de kraft gommé, peindre le support ou le recouvrir de papier.
C’est aussi une bonne manière de tester une finition avant de l’appliquer sur un meuble beaucoup plus grand.
Si ce petit support vous donne envie d’aller plus loin, mon guide complet sur la fabrication de meubles en carton vous permettra de découvrir les différentes étapes nécessaires pour passer d’un simple morceau de carton à un véritable meuble.
Pourquoi fabriquer son support téléphone en carton ?
Soyons clairs : vous pouvez acheter un support téléphone pour quelques euros.
Ce n’est donc pas ici que vous allez financer vos prochaines vacances.
L’intérêt est ailleurs.
Ce projet permet d’utiliser une chute de carton, de fabriquer un objet réellement utile et surtout de découvrir quelques techniques de base de la construction en carton sans se lancer immédiatement dans un meuble complet.
Et une fois que vous aurez compris comment fonctionnent les encoches et les assemblages, vous pourrez commencer à imaginer vos propres modèles.
C’est souvent comme cela que l’on attrape le virus.
D’autres patrons gratuits pour continuer
Si cette petite réalisation vous a plu, ne rangez pas encore votre cutter.
CartonRecup propose d’autres modèles et patrons à reproduire. Vous pouvez notamment découvrir les ressources consacrées aux meubles en carton depuis la page d’accueil CartonRecup, qui regroupe les contenus pour débuter et progresser.
Et si vous souhaitez créer vos propres formes plutôt que suivre un modèle existant, gardez sous la main mon tutoriel pour créer un patron de meuble en carton.
À vous de jouer
Vous avez maintenant les dimensions, les photos, les explications et surtout le patron PDF gratuit.
Il ne vous reste plus qu’à trouver un morceau de carton double cannelure et à vous lancer.
Et si votre première découpe n’est pas absolument parfaite, ce n’est pas bien grave. Mon prototype non plus n’est pas sorti d’une machine industrielle, et c’est justement tout l’intérêt du fait main.
